Ultimate Back: โซลูชั่นเคาน์เตอร์ด้านหลังที่แม่นยำ

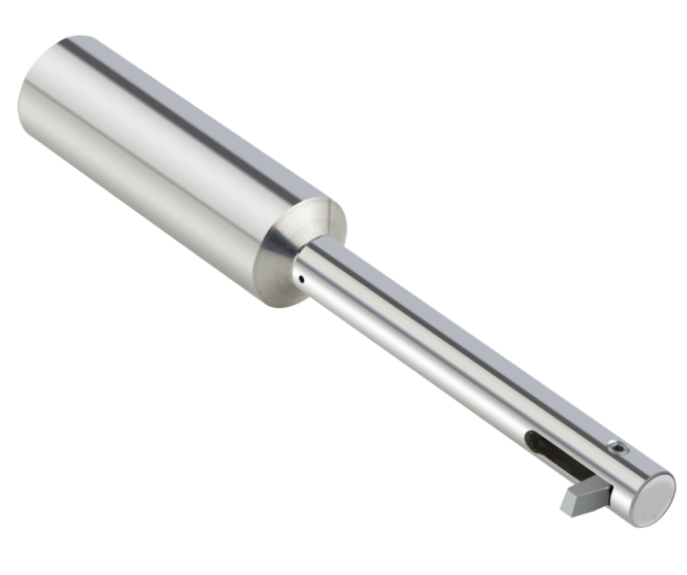

ไลน์ผลิตภัณฑ์ Ultimate Back ผสานนวัตกรรมด้ามจับเครื่องมือรุ่น UX เข้ากับเม็ดมีด USPOT/UCHAMF เพื่อยกระดับความแม่นยำในการตัดเฉือน ด้วยกลไกไฮดรอลิกที่จดสิทธิบัตร ซึ่งใช้แรงดันน้ำหล่อเย็นของเครื่องจักร ช่วยควบคุมการเคลื่อนที่ของเม็ดมีดได้อย่างแม่นยำ ผลลัพธ์คือความแม่นยำสูงสุด ทำซ้ำได้สม่ำเสมอ และช่วยให้งานคว้านหลัง งานลบคมด้านหลัง และงานปาดผิวด้านหลังมีประสิทธิภาพมากยิ่งขึ้น

ด้วยการออกแบบขั้นสูง Ultimate Back ช่วยลดความจำเป็นในการหมุนชิ้นงาน ทำงานได้ในครั้งเดียว (Single Pass) เพิ่มผลผลิตและประสิทธิภาพอย่างชัดเจน

จุดเด่นของ Ultimate Back

ประโยชน์ของ Ultimate Back

- ทำงานได้ในขั้นตอนเดียวอย่างมีประสิทธิภาพ: สามารถลบคม (Chamfering) และคว้านบ่ารู (Counterboring) รูทะลุได้ในครั้งเดียว โดยไม่ต้องหมุนชิ้นงาน

- โซลูชันที่ปรับแต่งได้: ทูลโฮลเดอร์รุ่น UX รองรับการกำหนดสเปกเฉพาะด้วยเม็ดมีด USPOT และ UCHAMF โดยสามารถเลือกการเคลือบผิว ตัวหักเศษ รัศมีมุม และตัวเลือกอื่น ๆ ได้ตามต้องการ

- ระบบควบคุมไฮดรอลิกที่ล้ำสมัย: ทูลโฮลเดอร์ UX ให้การทำงานที่แม่นยำและสม่ำเสมอ พร้อมทั้งช่วยให้การเปลี่ยนเม็ดมีดทำได้ง่ายขึ้น

- การจัดการเศษโลหะที่ยอดเยี่ยม: ควบคุมเศษได้ดี ลดการติดขัด ทำให้งานตัดเฉือนราบรื่นและมีประสิทธิภาพ

- คุ้มค่าสำหรับทุกขนาดงาน: ตั้งแต่งานขนาดเล็กไปจนถึงการผลิตปริมาณมาก ระบบนี้มอบความคุ้มค่าอย่างยอดเยี่ยม

- รองรับระบบอัตโนมัติ: ออกแบบให้สามารถผสานการทำงานกับระบบการผลิตอัตโนมัติได้ไร้รอยต่อ เพื่อประสิทธิภาพสูงสุด

- กลไกขับเคลื่อนด้วยน้ำหล่อเย็น: ทำงานได้อย่างราบรื่นด้วยระบบน้ำหล่อเย็นภายใน ลมหรืออีมัลชัน (แรงดันขั้นต่ำ 6 บาร์ / 90 PSI) เพื่อให้ได้ผลลัพธ์ที่สม่ำเสมอ

- ปกป้องรูนำ (Pilot Hole): การออกแบบเม็ดมีดแบบป้องกันพิเศษ ช่วยรักษาความสมบูรณ์ของรูนำระหว่างการทำงานแบบทะลุผ่าน

- การใช้งานที่หลากหลาย: ทูลโฮลเดอร์ UX ใช้งานร่วมกับเม็ดมีด USPOT และ UCHAMF ได้หลากหลายรุ่น เหมาะสำหรับงานตัดเฉือนหลายประเภท

- มีขนาดให้เลือกหลากหลาย: ทูลโฮลเดอร์ UX มีขนาดเส้นผ่านศูนย์กลางตั้งแต่ Ø8 มม. ถึง Ø25 มม. (.315–.984 นิ้ว) พร้อมตัวเลือกมุมลบคมและขนาดสปอตเฟซที่หลากหลาย

ทำไม Ultimate Back จึงโดดเด่น

DURASHIELD คืออะไร?

เมื่อคุณเห็นโลโก้นี้บนเครื่องมือของเรา คุณสามารถมั่นใจได้ว่าผลิตภัณฑ์ที่คุณถืออยู่นั้นถูกสร้างขึ้นเพื่อความเป็นเลิศ DURASHIELD คือไลน์ผลิตภัณฑ์พรีเมียมของ NOGA MT ในกลุ่มทูลโฮลเดอร์ (Tool-holders) ที่ได้รับการออกแบบทางวิศวกรรมให้ทำงานได้อย่างยอดเยี่ยมในสภาพแวดล้อมที่ท้าทายที่สุด ด้วยประสิทธิภาพที่เหนือชั้น อายุการใช้งานที่ยาวนาน และความเชื่อถือได้ที่ไม่มีใครเทียบ ทูลโฮลเดอร์ DURASHIELD มาพร้อมคุณสมบัติการป้องกันการกัดกร่อนขั้นสูง และโครงสร้างที่แข็งแรงทนทานเป็นพิเศษ DURASHIELD จึงเป็นมาตรฐานใหม่ของความแข็งแรง ความทนทาน และความแม่นยำ ที่ยกระดับมาตรฐานอุตสาหกรรมไปอีกขั้น

ข้อเสนอ MT DURASHIELD:

ความแข็งแรง (Strength): ช่วยให้เครื่องมือสามารถรองรับแรงโหลดสูงได้อย่างมั่นคง

ความเหนียวทนทาน (Toughness): คงความเชื่อถือได้แม้ในสภาวะการทำงานที่หนักหน่วง

ความทนทานต่อการสึกหรอ (Wear Resistance): ยืดอายุการใช้งานของเครื่องมือ และช่วยลดต้นทุน

ความสามารถในการตัดเฉือน (Machinability): เอื้อต่อการออกแบบทูลโฮลเดอร์ที่มีความแม่นยำสูง

ความทนความร้อน (Heat Resistance): รักษาประสิทธิภาพการทำงานได้ดีในอุณหภูมิสูง

ความทนทานต่อการกัดกร่อน (Corrosion Resistance): เหมาะสำหรับการใช้งานในสภาพแวดล้อมที่รุนแรง

ตระกูลทูลโฮลเดอร์ DURASHIELD จาก NOGA MT ผ่านกระบวนการพาสซิเวชัน (Passivation) เพื่อเพิ่มความต้านทานการกัดกร่อน กระบวนการนี้ช่วยลดความจำเป็นในการเคลือบผิวหรือใช้สารเคมีเพิ่มเติม ทำให้กระบวนการผลิตง่ายขึ้น ลดผลกระทบต่อสิ่งแวดล้อม และเป็นโซลูชันการป้องกันการกัดกร่อนที่เป็นมิตรต่อสิ่งแวดล้อมมากยิ่งขึ้น

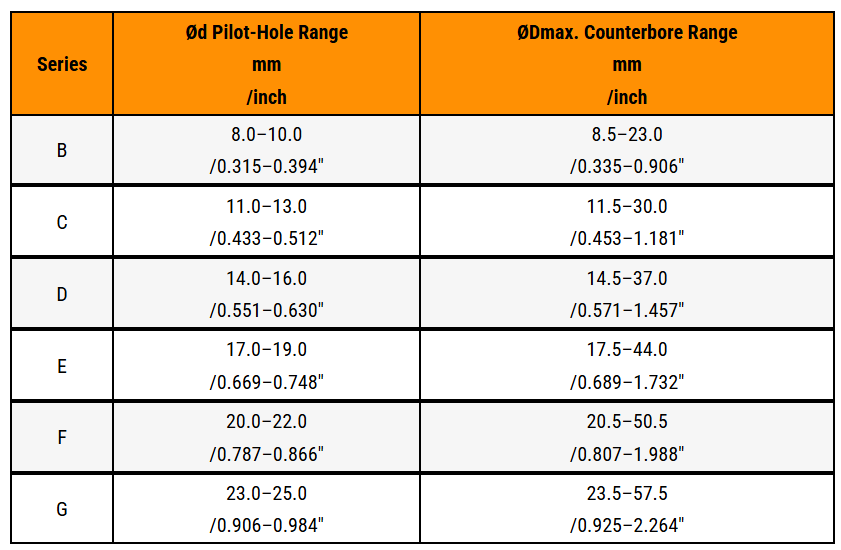

ซีรีส์และช่วงการใช้งาน UBACK พร้อมเม็ดมีด USPOT สำหรับงานคว้านบ่าด้านหลังหรือสปอตเฟซด้านหลัง:

เม็ดมีด USPOT มีให้เลือกในรูปแบบกึ่งมาตรฐาน (Semi-standard) ซึ่งสามารถปรับให้เหมาะสมกับการใช้งานเฉพาะของลูกค้า

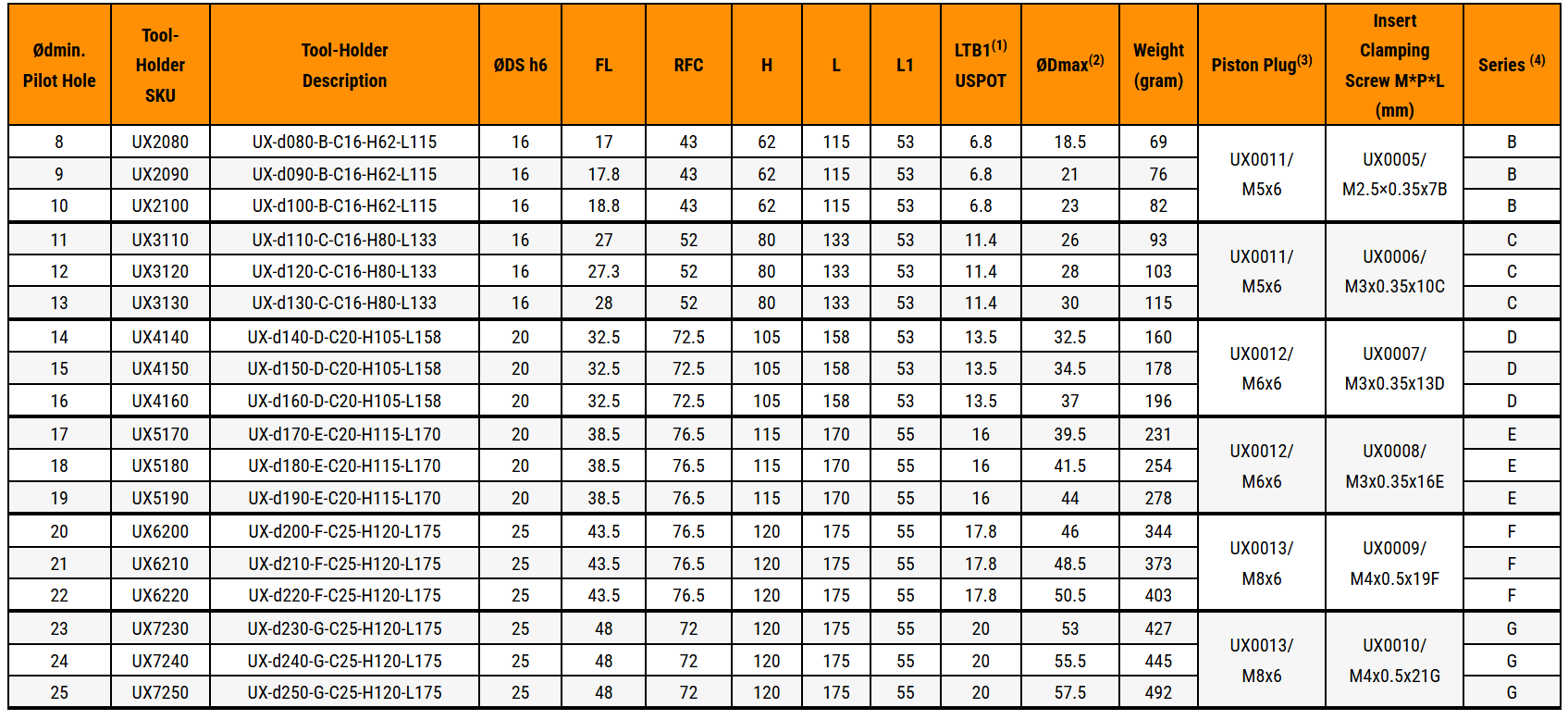

ทูลโฮลเดอร์ UBACK รุ่นมาตรฐาน พร้อมเม็ดมีด USPOT (mm)

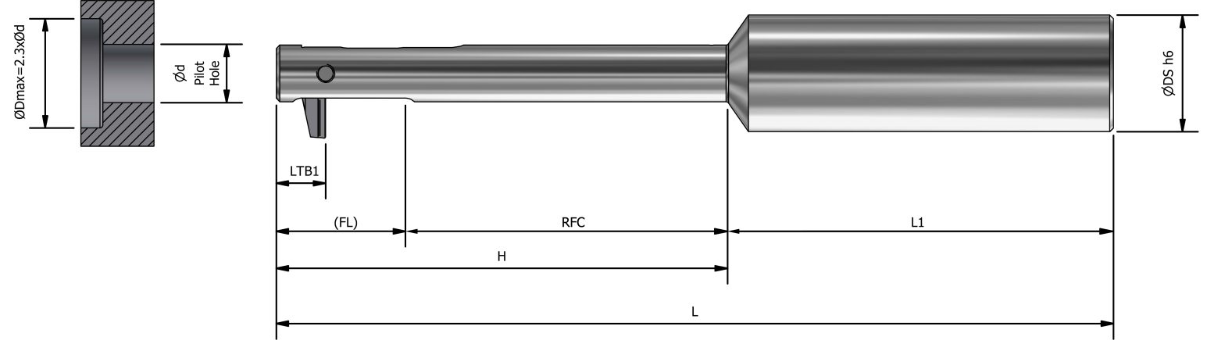

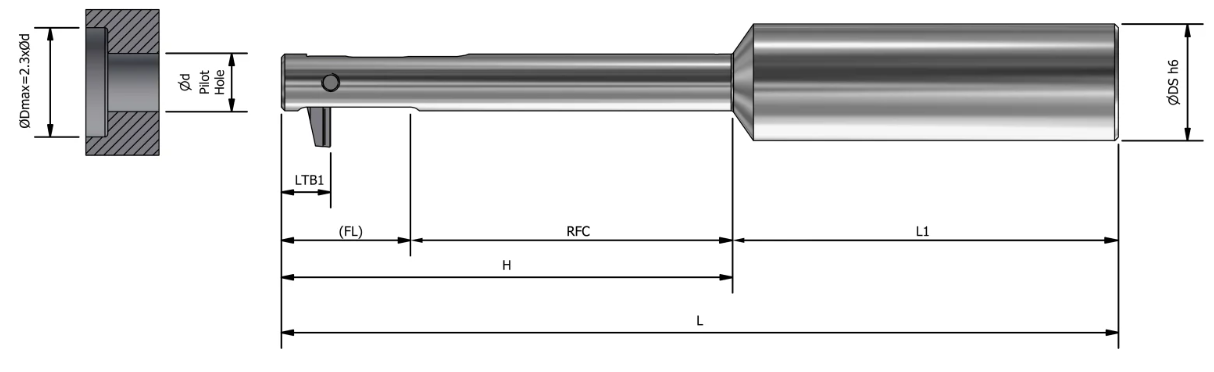

TB1 – Length To Bottom: ความยาวถึงก้นรู / RFC – Relief For Cutting: ระยะหลบสำหรับการตัดเฉือน / FL – Folding Length: ความยาวขณะพับเก็บ

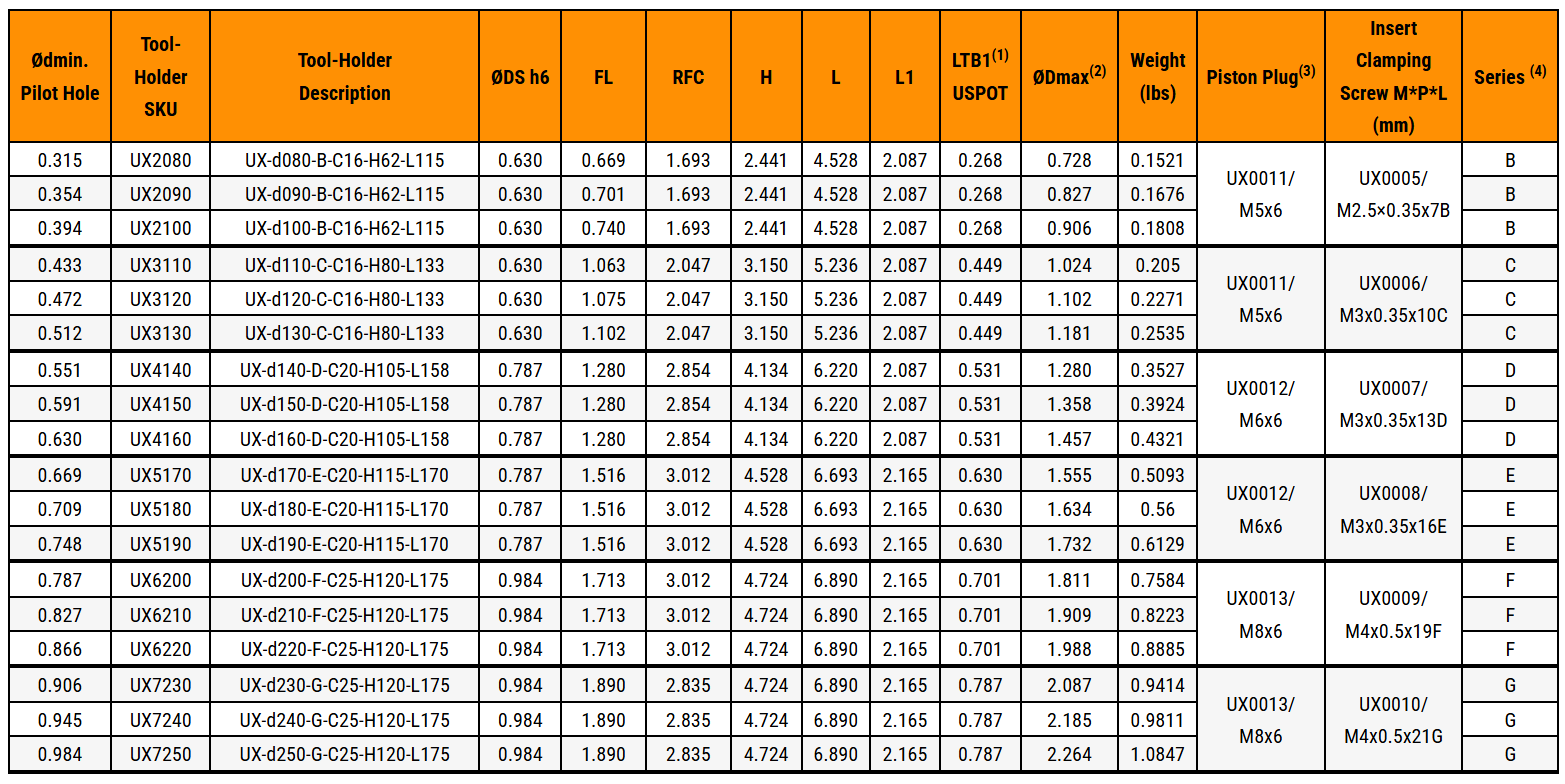

ทูลโฮลเดอร์ UBACK รุ่นมาตรฐาน พร้อมเม็ดมีด USPOT (inch)

TB1 – Length To Bottom: ความยาวถึงก้นรู / RFC – Relief For Cutting: ระยะหลบสำหรับการตัดเฉือน / FL – Folding Length: ความยาวขณะพับเก็บ

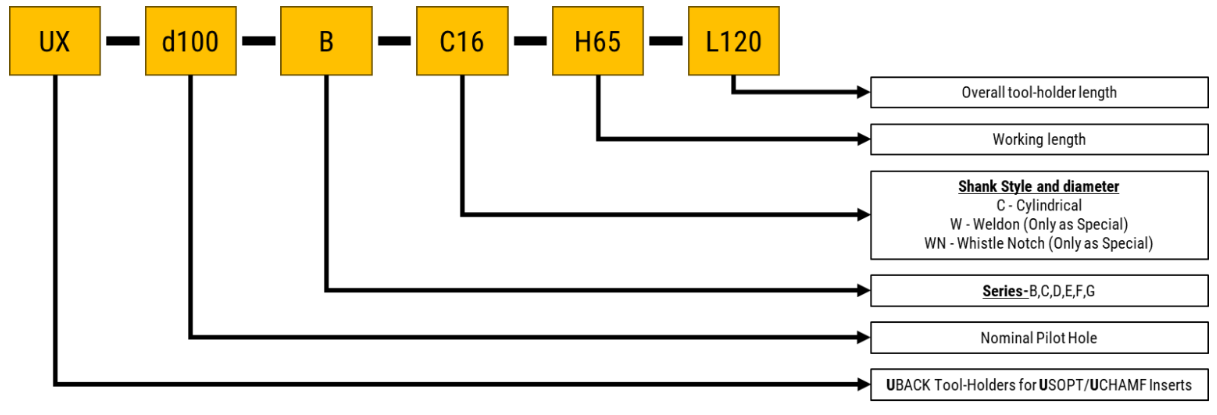

ข้อกำหนดและการระบุรหัสระบบของทูลโฮลเดอร์ UBACK:

วิธีเลือกทูลโฮลเดอร์และเม็ดมีด USPOT ให้เหมาะกับงานของคุณ

เม็ดมีด USPOT มีให้เลือกในรูปแบบกึ่งมาตรฐาน (Semi-standard) ซึ่งสามารถปรับให้เหมาะสมกับการใช้งานเฉพาะของลูกค้าแต่ละราย

1เลือกทูลโฮลเดอร์ให้เหมาะสมตามขนาดรูนำ ตัวอย่างเช่น หากรูนำมีขนาด 8.5 มม. ให้เลือก UX2080 ซึ่งรองรับเส้นผ่านศูนย์กลางขั้นต่ำ (Ødmin) ที่ 8 มม.

2.ระบุพารามิเตอร์ของเม็ดมีด USPOT ที่ต้องการ ได้แก่ เส้นผ่านศูนย์กลางงานคว้านบ่าหรือสปอตเฟซ รัศมีมุม (Corner Radius) ตัวหักเศษ (Chip-former) และชนิดการเคลือบผิว (Coating)

3.กรอกรายละเอียดของเม็ดมีด USPOT ให้ครบถ้วน ตามรูปแบบที่ระบุไว้ในตารางสเปกด้านล่าง

4.ตรวจสอบความเข้ากันได้ของซีรีส์ ซีรีส์ของเม็ดมีด USPOT จะต้องตรงกับซีรีส์ของทูลโฮลเดอร์ UX ที่เลือกใช้งาน



หมายเหตุ

1.การเคลือบผิว (Coating) – คำแนะนำหลักของเราคือเกรด NCT ซึ่งใช้การเคลือบแบบ TiAlN PVD อเนกประสงค์ ให้ความเสถียรทางความร้อนยอดเยี่ยม ทนต่อการเกิดออกซิเดชัน และรองรับการใช้งานกับวัสดุหลากหลายประเภท เช่น เหล็กคาร์บอนต่ำ เหล็กสเตนเลส และ Inconel สำหรับตัวเลือกเพิ่มเติม โปรดดูรายการชนิดการเคลือบผิวที่มีให้เลือกด้านล่าง

2.ทูลโฮลเดอร์และเม็ดมีดจำหน่ายแยกกัน

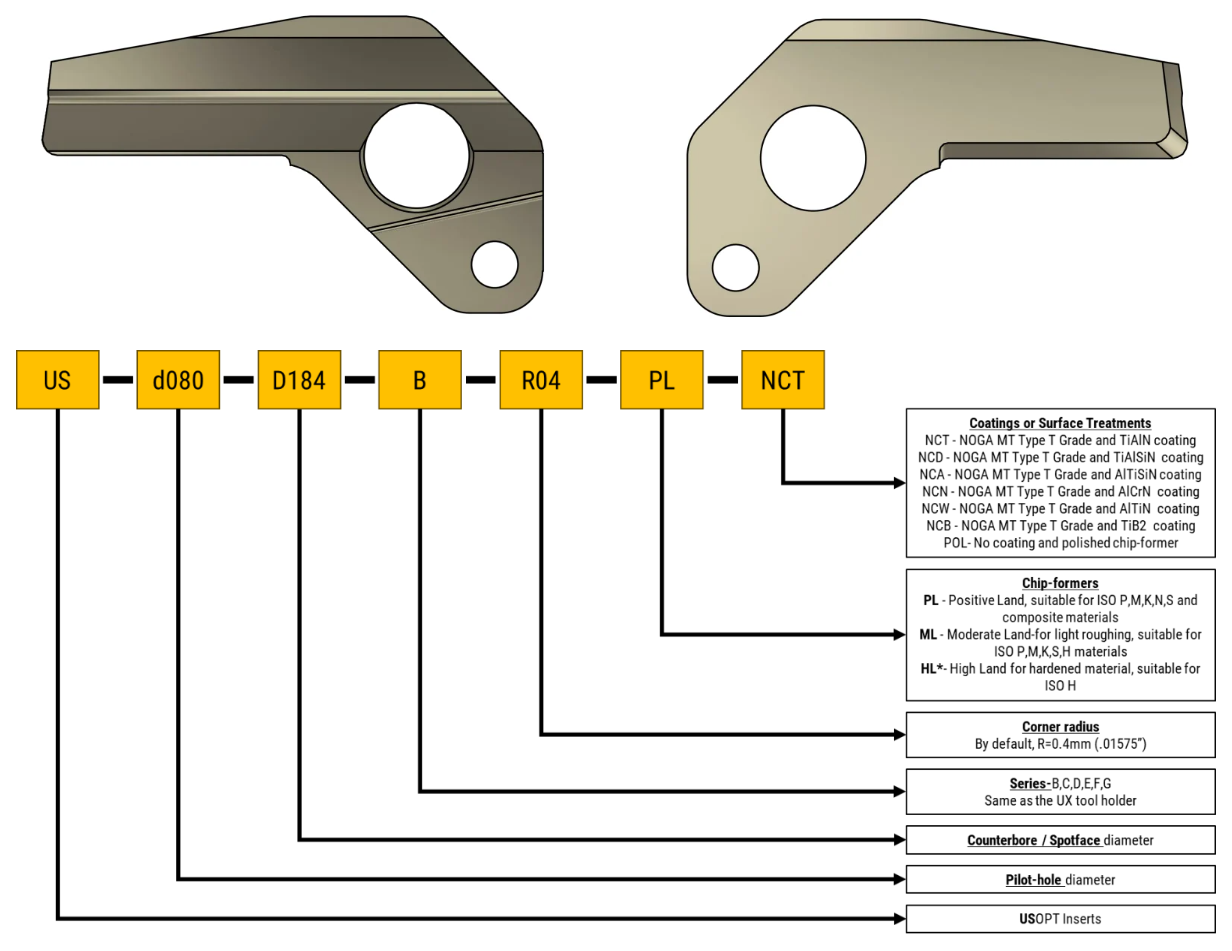

ข้อกำหนดและการระบุรหัสระบบของเม็ดมีด USPOT:

USPOT – การสั่งซื้อเม็ดมีดแบบพิเศษ: ต่อไปนี้เป็นตัวอย่างการกำหนดรหัส (Coding) สำหรับเม็ดมีด USPOT แบบพิเศษ ตามลักษณะงานที่แสดงทางด้านขวา: 1.Ød = 8.7mm(0.343″) 2.ØD = 17.6 mm(0.693″) 3.R = 0.2mm (0.032″) 4.Material: AISI 4340 / 34CrNiMo6 (1.6582) / SNCM439, tempered to 42 HRC ทูลโฮลเดอร์ที่แนะนำ คือ UX2080 / UX-d080-B-C16-H62-L115 เม็ดมีดที่สอดคล้องกัน คือ US-d087-D176-B-R02-ML-NCT

หมายเหตุสำคัญ:

ตรวจสอบให้แน่ใจว่าความยาวรูนำ (L) มีค่าน้อยกว่าหรือเท่ากับค่า RFC (Relief For Cutting) โดยต้องเป็นไปตามเงื่อนไข L ≤ RFC ตามที่ระบุไว้ในตารางทูลโฮลเดอร์ UBACK ด้านล่าง

หากต้องการความช่วยเหลือเพิ่มเติม กรุณาติดต่อเราได้ตลอดเวลา การจัดส่งแบบงาน (Drawing) หรือสเก็ตช์ รายละเอียดสเปควัสดุ (Raw Material Specifications) และข้อมูลอื่น ๆ ที่เกี่ยวข้อง จะช่วยให้เราสามารถให้คำแนะนำและสนับสนุนคุณได้อย่างมีประสิทธิภาพมากยิ่งขึ้น
